CAN TOUCH THIS
Dokunarak Modelleme
Proje Hakkında
Bu projenin amacı, gerçek hayatta elimizde olan bir objeyi, dijital ortama fiziksel temas aracılığıyla aktarmak ve üç boyutlu olarak görüntüsünü elde etmektir. Eksenlerde hareket eden mikro anahtar, görüntüsü elde edilecek objeye belli noktalarda temas eder ve görüntüyü elde etmek için gereken veriyi toplar. Bu veri belli süreçlerden geçirilerek objenin üç boyutlu görüntüsü dijital ortamda gösterilir.
Kontrol
Bu modül, tarama cihazı ile kullanıcının iletişim kurmasını sağlayan arayüz modülüdür. Bu arayüzde kullanıcının cihazı açma/kapatma ve bir taramayı başlatma/durdurma gibi seçenekleri bulunmaktadır. Bu modül Qt QML kullanmaktadır.
Tarama
X ekseninde 2 adet y ve z ekseninde bir adet toplam 4 adet step motordan oluşmaktadır. Tarama modülünün amacı 20x20 lik alanda cisme dokunarak yükseklik verisini elde etmektir.
Dönüştürme
Bu modül, tarama sonucu elde edilen yükseklik haritası bilgisini alıp, bunu genel bilinen bir resim formatına çevirerek daha sonra bu resmin bir üç boyutlu objeye dönüştürülmesini sağlar.
Görüntüleme
Bu modül, Veri İşleme ve Dönüştürme Modülünün ürettiği üç boyutlu obje bilgisini bir masaüstü programında görüntülemeyi sağlar.
Haberleşme
Bu modül, bir socket server gibi davranıp, diğer tüm modüllerin tek bir noktadan birbirleri ile iletişim kurmasını ve ihtiyaç duydukları verileri alıp, diğer modüllerin ihtiyaç duydukları verileri vermelerini sağlar.

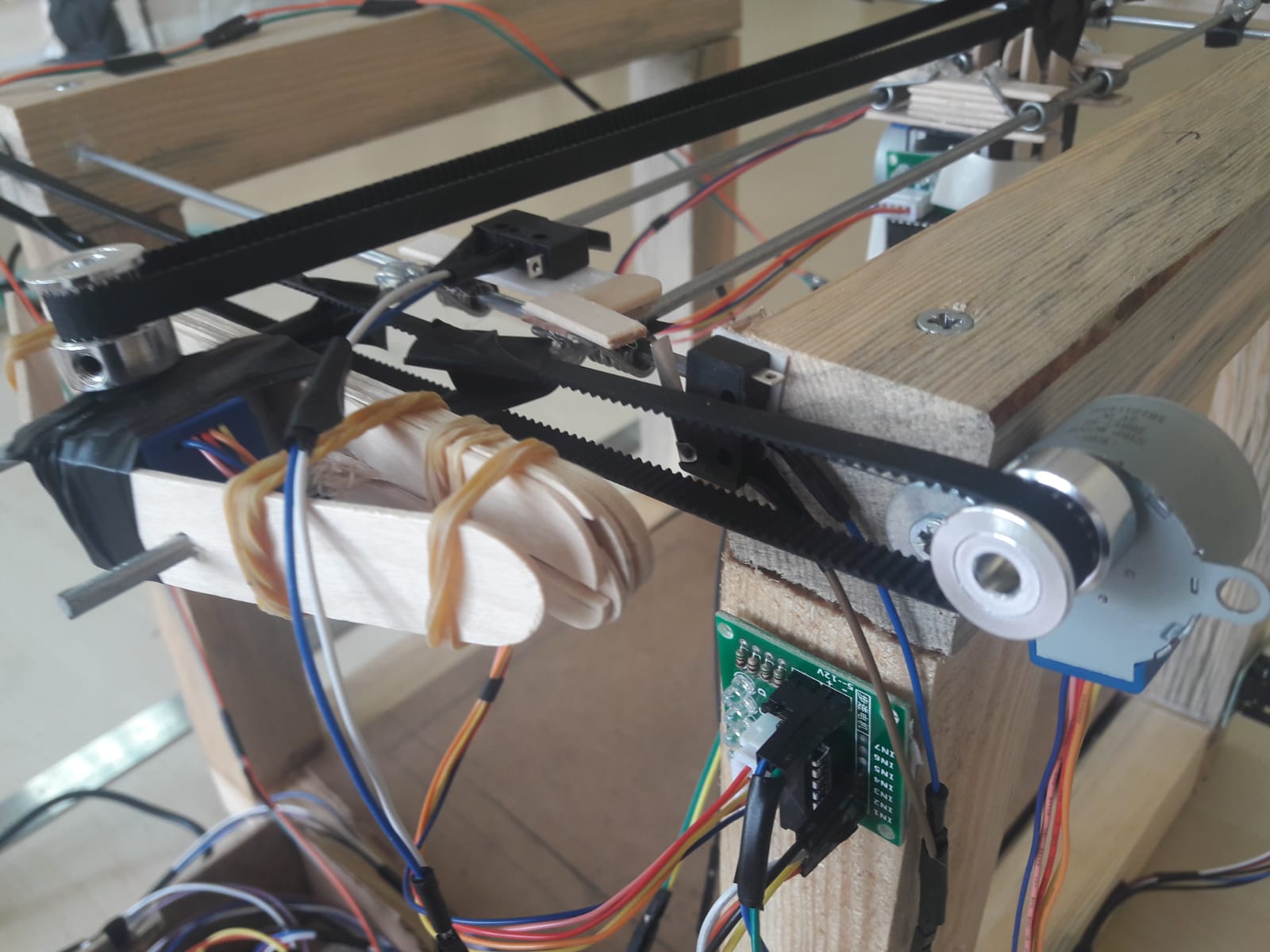

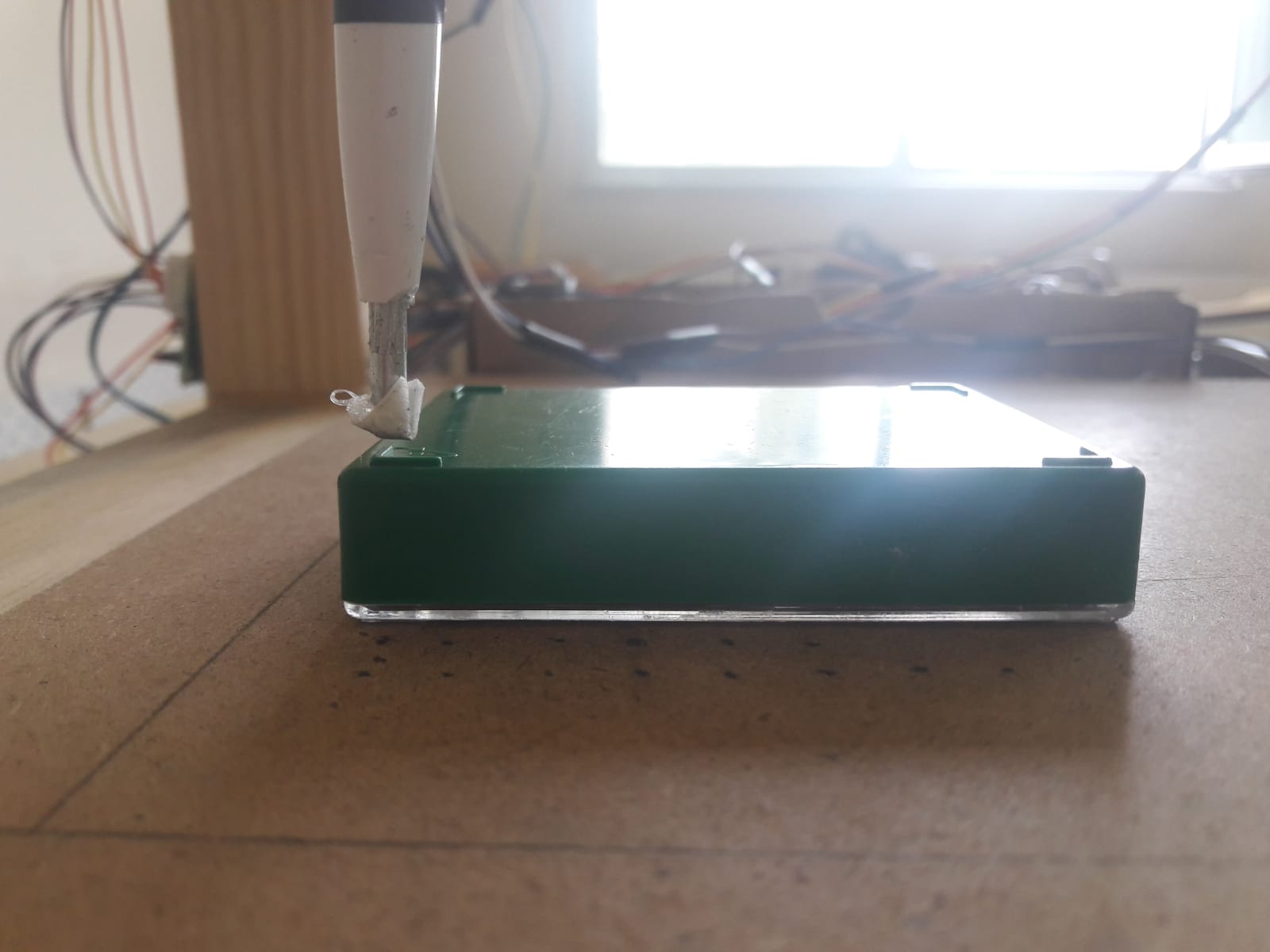

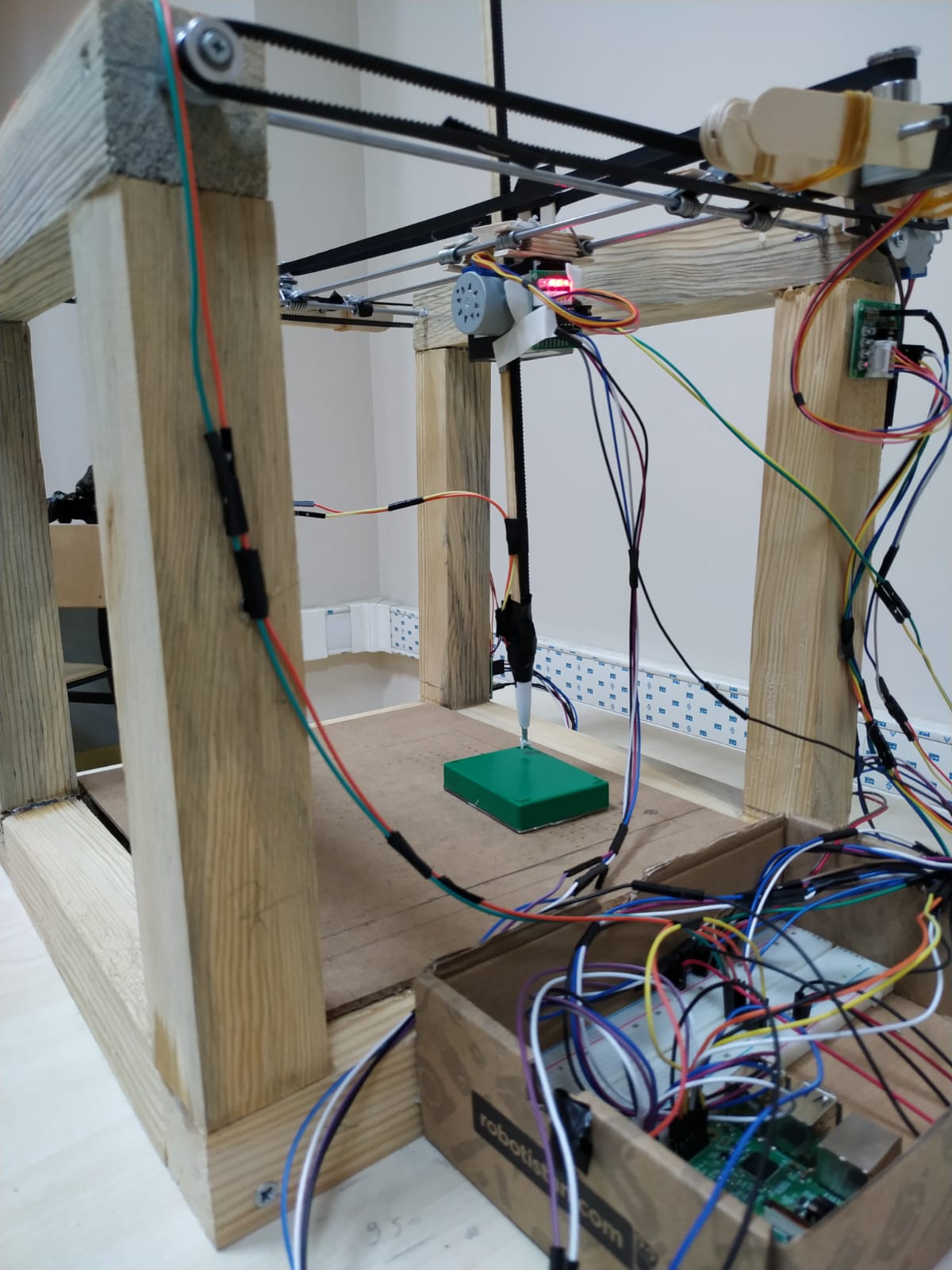

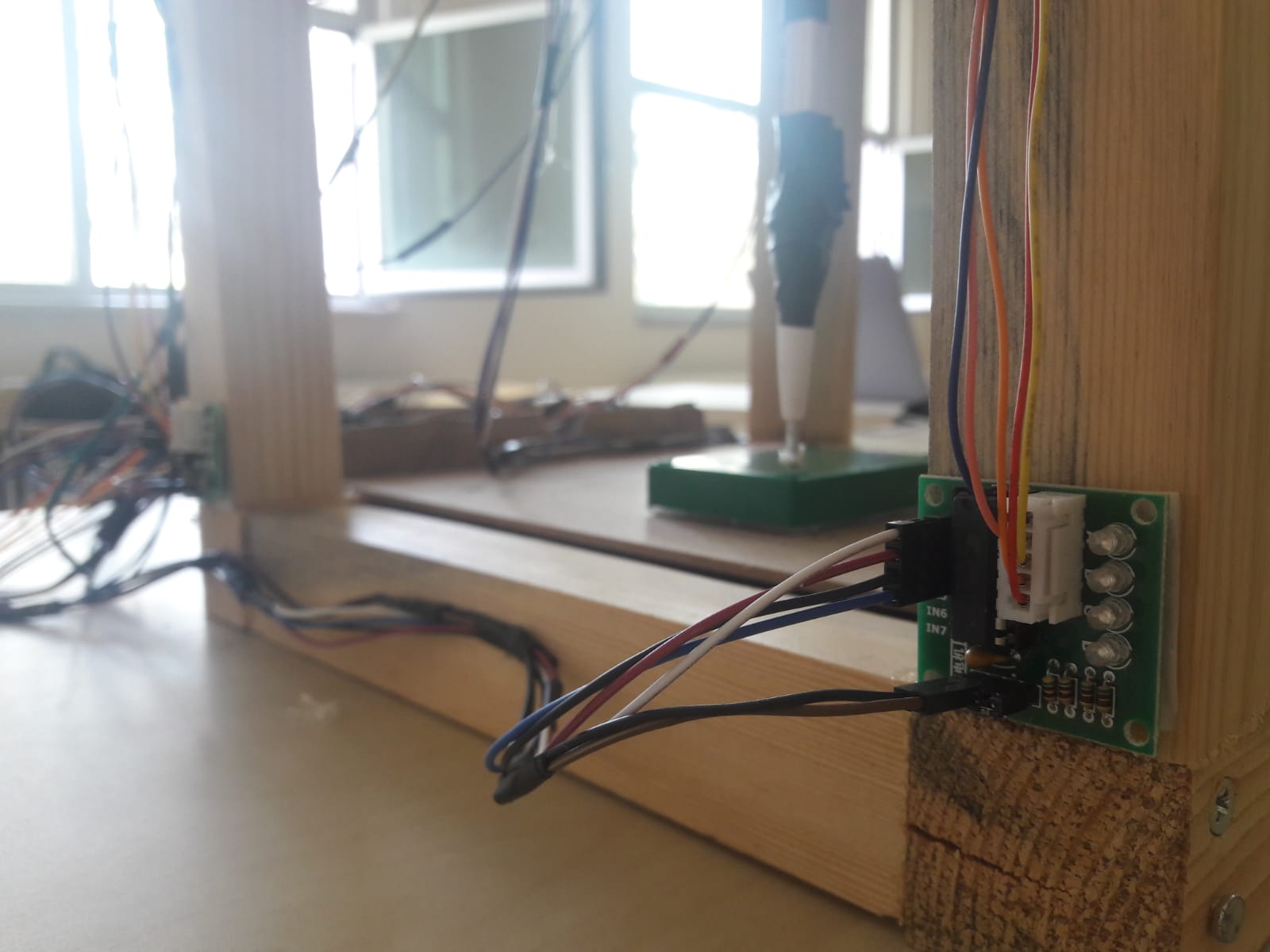

RESİMLER
TANITIM VİDEOSU
GRUP ÜYELERİ
-
AHMET YASİR NACAK
-
BARIŞ ŞAHİN
-
EMİRE KORKMAZ
-
FERHAT SENCER
-
MUSTAFA PASLI
-
UBEYDULLAH Çoban
-
YAVUZ SELİM ERDÖL
-
YUSUF AKDAŞ
